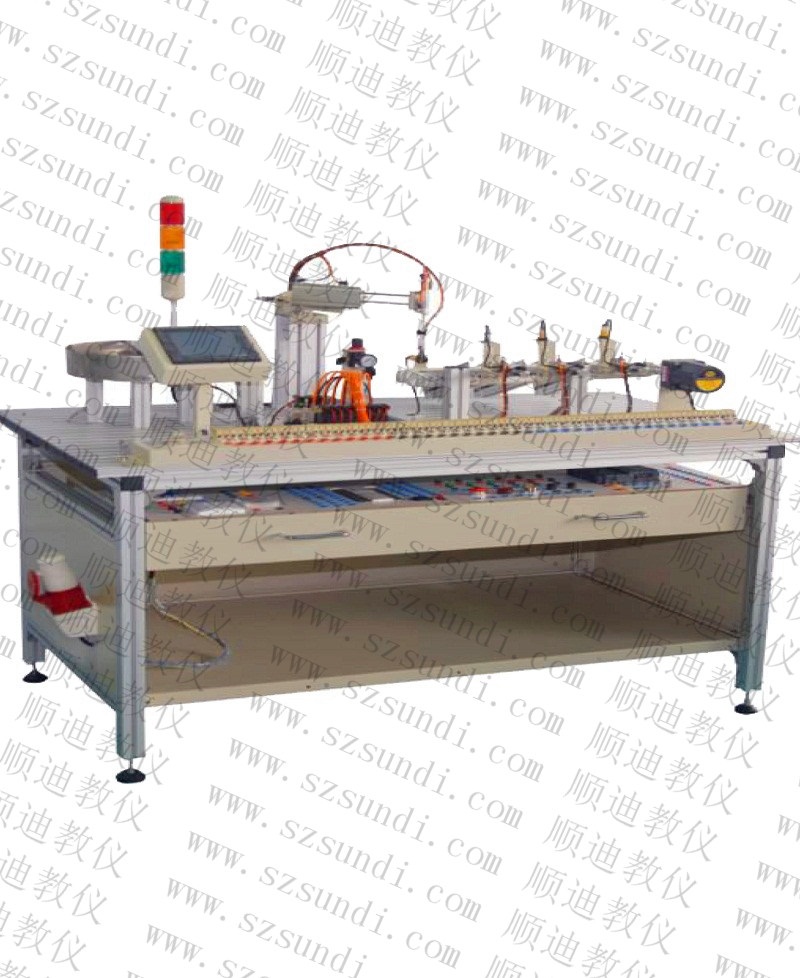

SDGJD-A光机电一体化实训考核装置技术方案囊括了机电一体化等专业学习中所涉及的机械、传动、气动、传感器、编程控制、电气控制、通讯等多种应用技术，是专门为职业教育培训机构等而设计的典型的机电一体化培训产品，该产品适合于机械制造及其自动化、机电一体化、机械电子工程、电气工程及自动化、自动化工程、控制工程、测控技术、计算机控制技术等教学和培训。
设备由一些典型机械部件和电气控制部件组成，有PLC模块、输入按钮模块、电源模块、变频器模块、接线面板模块、机械部件模块……等工作站构成，是一个以现代工业现设备为原型的机电一体化生产线实训考核装置。整体结构台用拆装开放式，用于电气线路搭接、机械部件组装等实训科目，可对现有的机械部件进行组装不相同的生产流程，也可对设备添加其它模块进行扩展，模块采用标准化接口具有很好的互换性，能够灵活的适应各种教学要求。
3D虚拟负载仿真单元
该仿真软件要求能与真实的PLC进行互动，并配有专用通讯模块，是模拟PLC程序控制机械操作过程的虚拟仿真软件。由于现实教学中，学生在学习PLC时无法直接通过PLC程序来控制实际的机械来检验自己是否已掌握自己所学的知识。而该PLC 3D仿真软件可以模拟机械的运动过程。可实现的仿真对象有20种。并要求投标企业提供持续升级。
实现的仿真项目有：全自动洗衣机控制器、机械手、电镀生产线、自动送料装车、抢答器、冲压机、交通灯、天塔之光、邮件分拣、运料小车、水塔水位自动控制、三相异步电动机正反转、三相异步电动机星三角启动、多种液体混合、流水生产线、自动成型机、四层电梯、自动售货机、自动轧钢机。
一、 主要特点：
1. 专业性：整个实训装置囊括了机电一体化专业学习中所涉及的诸如电机驱动、气动、PLC（可编程控制器）、传感器等多种技术，解决了学生不能在实际生产线上操作训练的问题，指导教师可以对学生进行从设计、组装、编程、调试到检查问题和维护等一系列课题的不同层次的教学培训；
2. 灵活性：整个实训装置模块各自独立，每一模块有独立控制，整体结构台用拆装开放式，用于电气线路搭接、机械部件组装等实训科目，可以容纳较多的学员同时学习；
3. 开放性：该实验装置PLC模块I/O端子、变频器的接线端子、各常用模块与PLC的连接端子、传感器、按钮开关、指示灯元件等端子全部开放，均采用护套插座导线连接，可进行电气线路控制、电气线路设计等内容实训。
4. 安全性：系统具有短路保护、急停保护、限位保护、智能保护等各种保护功能，可确保人身与设备安全；
5. 模块化概念：从不同的模块到工作单元，从单独的工作单元到整个系统，各工作单元之间具有柔性的组合方式。
6. 方便指令：系统PLC与变频器之间加装系统存储器，可采用方便指令直接对变频器进行操作，通过标准网线PU接口进行通讯，无需外部接线，具有远程省配线特点。
功能模块简介
实训台
整体采用铝合金制作，尺寸约为1300x640x800、所有铝件均采用表面亮丽氧化处理。
PLC系统
采用三菱FX2N系列PLC 48点I/O继电器输出,附带PLC485通讯模块、变频器方便指令功能模块、所有PLC对应端口引出于面板。
变频器
采用380V交流变频器，三菱FR-D700系列、0.75KW、具有标准网线PU接口与PLC进行通讯，变频器所有接线端口引出到电气面板上。PLC可利用方便指令进行操控变频器内部参数。
触摸屏
彩色5.7英寸、6500色、与PLC变频器同步通讯，可组态控制系统中每一个机械模块和更改变频器频率、方向等内部参数……
电气面板模块
集成10路按钮且所有按钮触点教引接到面板上、带24V电源接口、指示灯、电源开关、急停按钮、两组直流继电器、所有电气元件触点与线圈端子均引出到面板上。
物料传送部件
供料站主要由料仓及料槽、旋转推料器和物料台以光电传感器、构成。活动安装底板，可任意组装使用也可单一实验控制使用。
