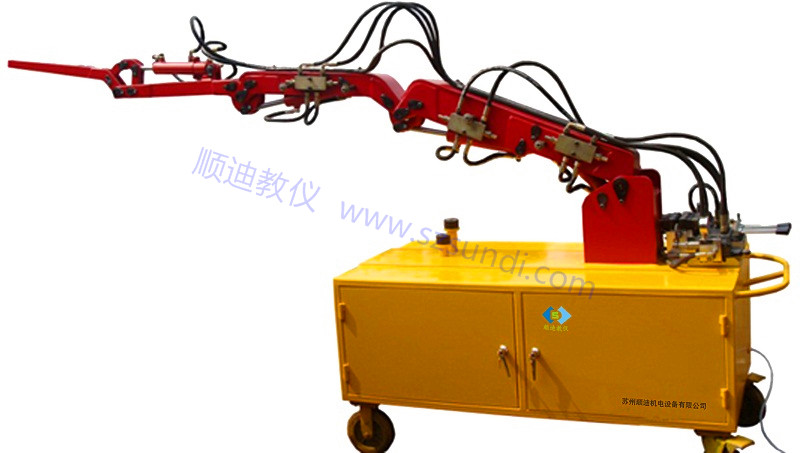

用于了解混凝土泵车臂架的结构及工作原理，驱动及控制方式。能完成臂架的展开与收拢，位置控制，单臂展开、收拢，多臂展开、收拢，展开时间控制，臂架加载控制实验等功能，整机采用冷轧钢板焊接结构设计。内置式动力泵站系统，电机泵组一轴式安装组合、风冷式散热、万向刹车脚轮结构。臂架按37m实物泵车长度按1:10缩小制作，采用电液控制与手动控制形式，动力元件、执行元件、控制原件、辅助元件均采用华德、榆次等知名工业品牌元件。
2、技术参数及指标
主要参数： 排 量：5.9ml/rev
油泵电机：M3P4H523/ VAI-15F-A3转 速：1420r/min
变量叶片泵组：1套 驱动功率：1.5KW
型 号：2HP+VC1-25F-A3 电 源：220V/380V 50Hz
最高使用压力：7Mpa
风冷却器：1台
型 号：AW0608
压 力：1.4Mpa
流 量：20L/min
功 率：65W
电 源：220V
油 箱：容积80L 过滤精度：10μm
