SDYQK-A3电气组合式双面比例液压气动综合实验台

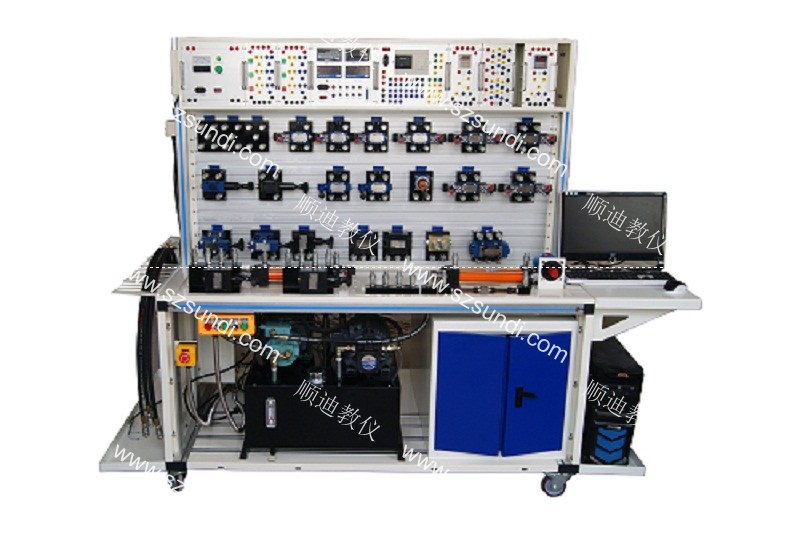

SDYQK-A3电气组合式双面比例液压气动综合实验台是在SDYQK-A2电气组合式双面智能液压气动综合实验台基础上增加比例阀控模块，该实验台可以全方位的了解电液比例控制以及力控制系统的组成、工作原理和校正方法，了解电液比例阀、伺服阀的控制特性；对系统动态性能的影响而且特别适用于学生自行搭建液压传动系统、计算机辅助测试系统、可编程序控制系统和计算机控制系统的多单元综合设计实验，能充分满足教学需求、学生实践与培训需求、科研辅助需求等。

实验装置组成部份：

　　实验装置由双面实验工作台、液压泵站、辅助设备、常用液压元件、常用气动元件、电气控制模块、数据采集模块、比例阀控模块等几部分组成。

(一) 实验工作台

1. 钣金桌面:配有U型油盘，表面经特殊防锈、烤漆处理；

2. 主体框架采用40×80mm/40×40mm壁厚不小于4mm的工业铝型材制作，尺寸约2150×970×1750mm，配置整体式电脑桌支架

3. 铝型材面板：T型槽宽间距50mm，槽宽9mm，50mm*18mm规格，横向开槽，表明阴极氧化处理；

4. 工具柜:实验台配备工具柜，可存放液压元件、文件资料等；

5. 实验台桌面配套漏油过滤网板，桌面并具有残油回收功能，底部安装有万向轮（带刹车功能），并装有固定脚杯；

6. 辅助工作台：辅助工作台主框架采用全铝型材结构，安装有T型铝型材，可同时挂 25个阀以上、 60 根导线、 40 根油管及5个电气模块，带刹车万向轮。

(二) 液压元件

1. 液压过渡底板：高强度铝合金加工成，表面阳极氧化处理，表面颜色黑色；激光雕刻液压各个油口

2. 台制弹卡：ABS工程塑料模具制作，一体化注塑成形，表面磨砂处理，双卡槽一体化固定方式（牢固、可靠），表面颜色与液压过渡底板一致；

3. 电磁阀接口： 专业开模制作PS透明材料制作，安装固定一红一黑护套插座，并有DC24V接线标志；

4. 液压元件：采用国际国内知名品牌工业液压元件；

（三）气动元件：

1. 所有的气动元器件均为工业元件，实用安全可靠；

2. 气动元件覆盖了气动执行元件、电磁换向阀、气控换向阀、逻辑阀、储能器、延迟控制阀等多种气动元器件；

3. 气动元件均配有工程塑料过渡底板，可方便、随意地将元件安放在实验面板（面板带“Ｔ”型槽的铝合金型材结构）上；

4. 每个气动元器件全部安装气动快换接头，回路拆接方便快捷。

5. 电磁阀电控接口模块：电磁阀都是DC24V供电，连接电缆都是带护套插座的导线，安全可靠；

（四）数据采集系统

本数据采集系统采用了凌华12位精度、32通道的AD卡作为数据采集卡，加上高精度的压力传感变送器、涡轮式流量传感器、温度变送器、位移传感器变送器、功率变送器、扭矩转速传感变送器等一系列高精度传感器变送器，各传感变送器都带标准信号输出，实验台加装相关的屏蔽措施，保证了数据采集的精度。数据采集软件对这一系列的传感器输出信号进行数据采集，并实时描绘相关的曲线，生成实时数据报表，绘制任意XY轴的动态曲线，并且有曲线打印功能，数据报表保存打印功能，各个传感器参数设置功能等等。实现计算机智能数据采集、分析、处理、数字显示、曲线自动生成及实时监控等。

（五）电气模块

电器控制模块及其它：模块盒采用钣金折弯喷塑制作，电气控制面板采用3mm后硬质铝合金激光切割加工,表面300目细拉丝并氧化，文字标识牢固可靠；

1） 模块电器元件：继电器、开关按钮采用国际国内品牌元件；

（六）比例液压实验

1、比例阀的性能测试：

1)  比例溢流阀的控制特性测试；

2)  比例溢流阀的负载特性测试；

3)  比例溢流阀的动态特性测试；

4)  比例方向阀的控制特性测试；

5)  比例方向阀的节流特性测试；

6)  比例方向阀动态特性测试；

7)  电磁比例位置控制系统的性能试验等。

2、液压比例控制相关实验：

1)  电磁比例溢流阀的稳压控制回路实验；

2)  电磁比例溢流阀压力控制系统；

3)  电磁比例方向阀的换向回路；

4)  比例控制系统的液压缸位置控制实验；

5)  比例系统的简单液压闭环控制实验等。

6)  电磁比例方向阀的截流特性的调速控制回路
