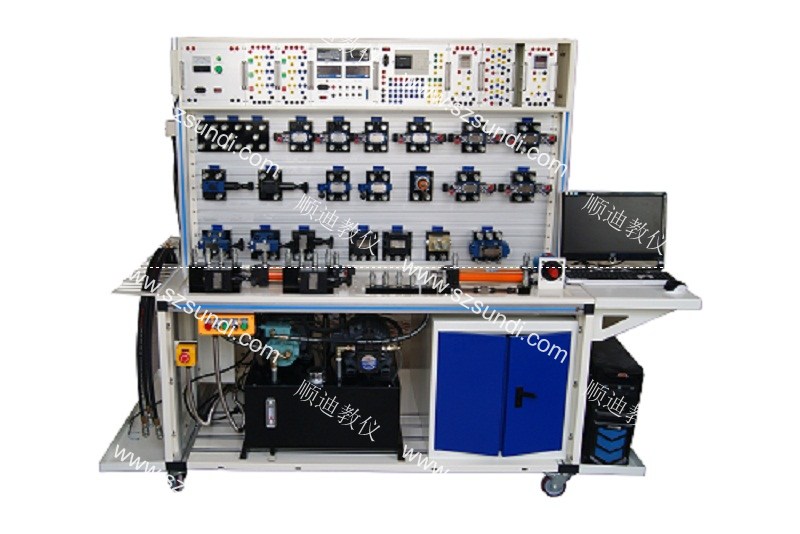

SDYQK-A1电气组合式双面液压气动综合实验台是以SDYQK-A双面液压与气动综合实验台为基础升级设计的一款组合式多功能实验台,特点不仅液压、气动元件为独立的模块化,电气模块也为独立的模块化设计,大大增强了实验台的扩展性,只需增加不同功能的模块,就能实现不同功能的实验项目,大大的为用户的升级改造节省了成本。
一、 实验装置组成部份:
实验装置由双面实验工作台、液压泵站、辅助设备、常用液压元件、常用气动元件、电气控制模块等几部分组成。
(一) 实验工作台
1. 钣金桌面:配有U型油盘,表面经特殊防锈、烤漆处理;
2. 主体框架采用40×80mm/40×40mm壁厚不小于4mm的工业铝型材制作,尺寸约2150×970×1750mm,配置整体式电脑桌支架
3. 铝型材面板:T型槽宽间距50mm,槽宽9mm,50mm*18mm规格,横向开槽,表明阴极氧化处理;
4. 工具柜:实验台配备工具柜,可存放液压元件、文件资料等;
5. 实验台桌面配套漏油过滤网板,桌面并具有残油回收功能,底部安装有万向轮(带刹车功能),并装有固定脚杯;
6. 辅助工作台:辅助工作台主框架采用全铝型材结构,安装有T型铝型材,可同时挂 25个阀以上、 60 根导线、 40 根油管及5个电气模块,带刹车万向轮。
(二) 液压元件
1. 液压过渡底板:高强度铝合金加工成,表面阳极氧化处理,表面颜色黑色;激光雕刻液压各个油口
2. 台制弹卡:ABS工程塑料模具制作,一体化注塑成形,表面磨砂处理,双卡槽一体化固定方式(牢固、可靠),表面颜色与液压过渡底板一致;
3. 电磁阀接口: 专业开模制作PS透明材料制作,安装固定一红一黑护套插座,并有DC24V接线标志;
4. 液压元件:采用国际国内知名品牌工业液压元件;
(三)气动元件:
1. 所有的气动元器件均为工业元件,实用安全可靠;
2. 气动元件覆盖了气动执行元件、电磁换向阀、气控换向阀、逻辑阀、储能器、延迟控制阀等多种气动元器件;
3. 气动元件均配有工程塑料过渡底板,可方便、随意地将元件安放在实验面板(面板带“T”型槽的铝合金型材结构)上;
4. 每个气动元器件全部安装气动快换接头,回路拆接方便快捷。
5. 电磁阀电控接口模块:电磁阀都是DC24V供电,连接电缆都是带护套插座的导线,安全可靠;
(四)电气模块
电器控制模块及其它:模块盒采用钣金折弯喷塑制作,电气控制面板采用3mm后硬质铝合金激光切割加工,表面300目细拉丝并氧化,文字标识牢固可靠;
1) 模块电器元件:继电器、开关按钮采用国际国内品牌元件;
实 验 台 架
序号
名称
数量
订货号
厂家
1
实验台
1套
SDTJ-0001
顺迪机电
2
液压泵站
SDBZ-0001
3
静音无油空压机
1台
SDWYJ-0001
WEIPU
4
辅助设备
SDYGJ-0001
电器模块(标配)
5
西门子PLC控制单元(1套): S7-200smart
2套
SDDKMK9001-2
6
电信号开关单元1
4套
SDDKMK9002
7
电信号开关单元2
SDDKMK9003
8
直流电源单元
SDDKMK9004
9
电源接口扩展单元
SDDKMK9005
10
计数器
SDDKMK9006
顺迪教仪
11
直流继电器单元
SDDKMK9007
12
时间继电器
SDDKMK9010
